疊片式軟母排

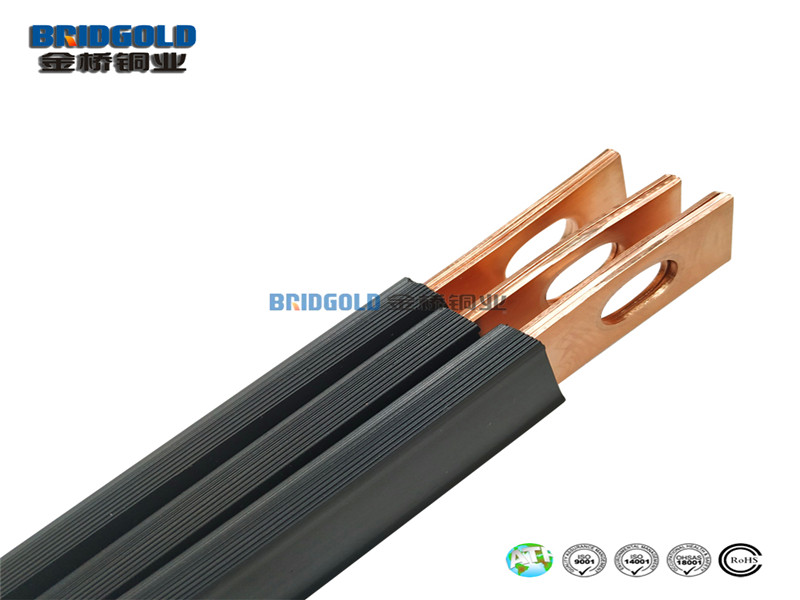

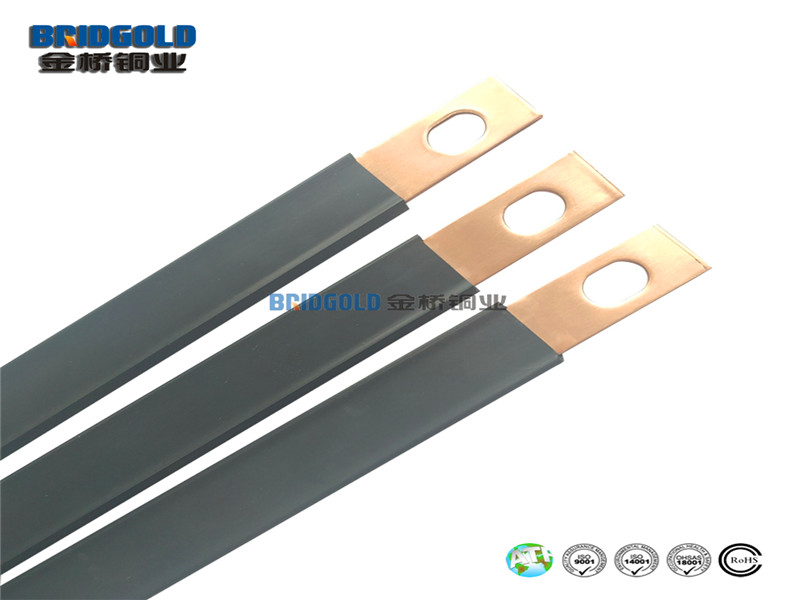

疊片式軟母排是由多層高柔性的扁平薄銅片導體疊加，外層采用擠塑方式包覆絕緣層制作而成。因外層絕緣，故又叫絕緣軟母排。

絕緣軟母排參數：

1、導體

疊片式軟母排的導體采用T2軟態銅帶，分為裸銅和鍍錫銅兩種。

銅帶常規規格有9×0.8，16×0.8，20×1，24×1，32×1，40×1，50×1，63×1，80×1，100×1，疊層數在2到12片。

2、絕緣層

絕緣軟母排的絕緣層目前有特種聚氯乙烯（PVC）和熱塑性彈性體（TPE）兩種材料。TPE具有低煙無鹵的特性。絕緣層為黑色或橙色。

3、生產標準

絕緣軟母排在世界范圍內尚無一個專用標準，美國借用UL758電子線標準進行生產認證，金橋銅業參考GB/T5023絕緣電纜標準和UL758電子線標準開始生產制造。

4、絕緣軟母排的產品特性

1）易加工成型

由于銅導體可以在絕緣層內自由滑動，故絕緣軟母排具有無限的彎折扭轉特性。銅帶寬厚比差別大，使得軟母排在厚度方向可以輕易折彎而寬度方向卻有高的剛性，從而使得絕緣軟母排能徒手或利用。簡易工具彎折出任意的空間構型，方便安裝布線。

2）高載流量

由于趨膚效應，在通過交流電時，導體內部實際上電流很小，電流集中在臨近導線外表的一薄層，絕緣軟母排的多層扁平導體結構使得相同的導體截面積可以承載更大的通過電流。從而減少導體材料的用量，既減輕了重量，也節省了布局空間。

以下是三種載流量下，絕緣軟母排和普通圓電纜所需截面的比較

3）安裝方便

絕緣軟母排經彎型打孔后，構造的空間形狀既可避過干涉區域，在安裝時彎折后還可以輕易回復原有形狀，直接將接觸面與接線柱連接稍加固定即可，省去了傳統電纜和母排復雜的連接固定。

5、絕緣軟母排的應用

由于絕緣軟母排優異的特性，使得它已經成為電器布線的首選，逐步的將會替代電纜在電器布線中的應用，非主體結構的硬母排也將逐步被軟母排替代。

6、常規規格型號
