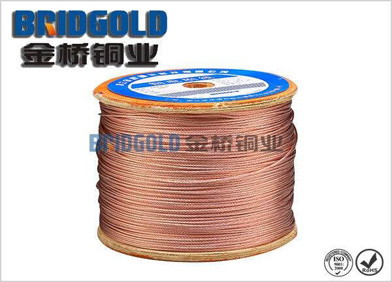

.jpg "0.10銅電刷線")
0.10銅電刷線
- 銅電刷線軟連接 圓形電刷線軟連接 軟銅電刷線軟連接
- 主要應用于碳刷、電容，電機，儀表等電氣設備制造中也用于電機，電器及儀表線路上做等電位連接。
- 銅電刷線軟連接 接觸器式繼電器導電連接 碳刷線軟連接
- 銅電刷線軟連接的導電率高，柔軟度強，電阻小，占用空間少的特點，在接觸器式繼電器中做導電連接
- TS銅電刷線
- 電刷線是由單絲直徑為0.05/0.07或者0.1mm的銅絲絞合而成。因此，銅絲極其柔軟。使用這種材料，我們可以生產出大截面積，單絲直徑較小的銅線。 銅電刷線是用于電機、電器及儀表線路上連接用的軟連接線。
定義：銅電刷線因其大量使用于各種碳刷上而得名，又叫碳刷線，電工軟銅絞線。
用途：通常用于電機、電器及儀表線路上連接用的軟連接線。
規格：TS型：0.25mm2-16mm2；TSR型：0.063mm2-6mm2。
絞合方式：銅電刷線外層的絞向為右向，相鄰層的絞向應相反，絞向一般由制造廠商規定，除非供需雙方另有協議。
伸長率：TS型銅電刷線的伸長率應為不小于18%，TSR型軟銅電刷線的伸長率不小于15%。
外觀要求：銅電刷線表面應光潔，不得有毛刺，因軟化處理引起的金黃色或淡紅色的表面，仍可作為合格品。
銅電刷線規格：參考下表 (某些規格按制造廠商實際結構為準）
TSR型：
|
標稱截面mm2 |
計算截面mm2 |
結構 股數×根數/單絲線徑 |
計算外徑mm |
20℃直流電阻，Ω/km 最大值 |
計算重量Kg/km |
|
0.063 |
0.063 |
32/0.05 |
0.5 |
288 |
0.586 |
|
0.08 |
0.079 |
40/0.05 |
0.55 |
231 |
0.733 |
|
0.10 |
0.098 |
50/0.05 |
0.6 |
184 |
0.917 |
|
0.125 |
0.124 |
63/0.05 |
0.65 |
146 |
1.16 |
|
0.16 |
0.165 |
7*12/0.05 |
0.7 |
111 |
1.55 |
|
0.20 |
0.206 |
7*15/0.05 |
0.8 |
88.7 |
1.92 |
|
0.25 |
0.247 |
7*18/0.05 |
1.0 |
74.0 |
2.33 |
|
0.315 |
0.316 |
7*23/0.05 |
1.1 |
57.8 |
2.95 |
|
0.40 |
0.399 |
7*29/0.05 |
1.2 |
45.8 |
3.76 |
|
0.50 |
0.495 |
12*21/0.05 |
1.3 |
37.0 |
4.69 |
|
0.63 |
0.636 |
12*27/0.05 |
1.5 |
28.9 |
6.02 |
|
0.80 |
0.801 |
12*34/0.05 |
1.6 |
22.9 |
7.58 |
|
1.00 |
0.990 |
7*3*24/0.05 |
1.8 |
18.6 |
9.37 |
|
1.25 |
1.268 |
19*34/0.05 |
2.0 |
14.5 |
12.1 |
|
1.50 |
1.484 |
7*3*36/0.05 |
2.2 |
11.8 |
14.1 |
|
2.00 |
1.978 |
7*3*48/0.05 |
2.4 |
9.1 |
18.9 |
|
2.50 |
2.308 |
7*3*56/0.05 |
2.7 |
7.4 |
22.0 |
|
3.00 |
2.954 |
7*5*43/0.05 |
3.0 |
5.9 |
28.1 |
|
4.00 |
3.956 |
12*3*56/0.05 |
3.1 |
4.6 |
37.7 |
|
5.00 |
4.946 |
15*3*56/0.05 |
3.3 |
3.7 |
47.5 |
|
6.00 |
5.929 |
19*3*53/0.05 |
3.8 |
2.9 |
56.9 |
|
1.00 |
0.996 |
7*37/0.07 |
1.3 |
18.6 |
9.43 |
|
1.50 |
1.454 |
7*3*18/0.07 |
1.8 |
11.8 |
13.8 |
|
2.00 |
1.939 |
7*3*24/0.07 |
2.2 |
9.1 |
18.5 |
|
2.50 |
2.423 |
7*3*30/0.07 |
2.4 |
7.4 |
23.1 |
|
3.00 |
2.989 |
7*3*37/0.07 |
2.7 |
5.9 |
28.5 |
|
4.00 |
4.039 |
7*3*50/0.07 |
3.3 |
3.7 |
38.5 |
|
5.00 |
4.847 |
7*3*60/0.07 |
3.8 |
2.9 |
46.5 |
|
6.00 |
5.654 |
7*3*70/0.07 |
4.3 |
18.7 |
53.8 |
TS型：
|
標稱截面mm2 |
計算截面mm2 |
結構 股數×根數/單絲線徑 |
計算外徑mm |
20℃直流電阻，Ω/km 最大值 |
計算重量Kg/km |
|
0.25 |
0.242 |
7*9/0.07 |
1.0 |
75.5 |
2.28 |
|
0.315 |
0.323 |
7*12/0.07 |
1.1 |
56.6 |
3.04 |
|
0.40 |
0.404 |
7*15/0.07 |
1.2 |
45.2 |
3.81 |
|
0.50 |
0.512 |
7*19/0.07 |
1.3 |
35.7 |
4.82 |
|
0.63 |
0.620 |
7*23/0.07 |
1.5 |
29.5 |
5.84 |
|
0.80 |
0.808 |
7*30/0.07 |
1.6 |
22.6 |
7.61 |
|
1.00 |
0.990 |
7*18/0.10 |
1.8 |
18.5 |
9.33 |
|
1.50 |
1.484 |
7*27/0.10 |
2.2 |
11.5 |
14.0 |
|
2.00 |
1.979 |
7*36/0.10 |
2.4 |
9.23 |
18.6 |
|
2.50 |
2.530 |
7*46/0.10 |
2.7 |
7.39 |
23.9 |
|
3.00 |
2.970 |
7*54/0.10 |
3.0 |
5.83 |
28.0 |
|
4.00 |
3.958 |
7*72/0.10 |
3.3 |
4.62 |
37.3 |
|
5.00 |
4.948 |
7*90/0.10 |
3.8 |
3.96 |
46.6 |
|
6.00 |
5.94 |
12*63/0.10 |
4.3 |
2.94 |
56.3 |
|
8.00 |
7.91 |
12*84/0.10 |
4.8 |
2.33 |
74.5 |
|
10.00 |
9.89 |
12*105/0.10 |
5.3 |
1.83 |
93.7 |
|
12.00 |
12.06 |
12*127/0.10 |
5.9 |
1.48 |
114.7 |
|
14.00 |
13.89 |
15*118/0.10 |
6.3 |
1.32 |
132.3 |
|
16.00 |
15.90 |
15*135/0.10 |
6.7 |
1.16 |
151.2 |
